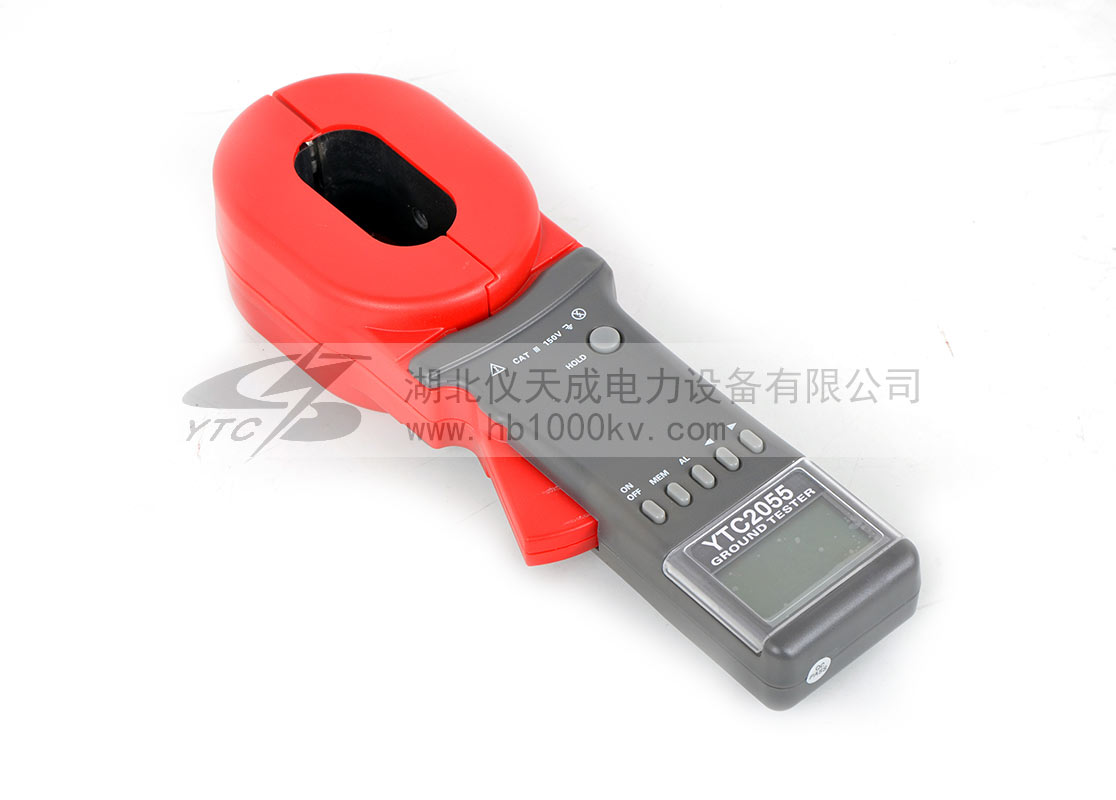

YTC2055鉗形接地電阻測試儀

YTC2055鉗形接地電阻測試儀能測量出用傳統方法無法測量的接地故障，因為該儀表測量的是接地體電阻和接地引線電阻的綜合值。
可應用于傳統搖表無法測試的環境下(如水泥地面、樓房內、地下室內、電信機房內等)。其中C型產品還能測量接地系統的泄露電流和中性電流。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC2055鉗形接地電阻測試儀能測量出用傳統方法無法測量的接地故障，因為該儀表測量的是接地體電阻和接地引線電阻的綜合值。
YTC2055鉗形接地電阻測試儀還可應用于傳統搖表無法測試的環境下(如水泥地面、樓房內、地下室內、電信機房內等)。其中C型產品還能測量接地系統的泄露電流和中性電流。
應用范圍：
1、電力系統接地：輸電線路桿塔接地，變壓器中性點接地；
2、電信系統接地：電信電纜屏蔽層接地，發射架接地，機房接地；
3、建筑物接地：倉庫接地，廠房接地，電梯接地；
4、加油站接地、油庫接地、避雷針接地；
5、回路連接電阻測試；

型號說明：

型號	鉗口規格(mm)		電阻量程（Ω）		電流量程(A)	防爆功能	存儲 99組	聲光報警	說明
型號	圓:Φ32	長:32X65	0.01-200	0.01-1200	0-20A	防爆功能	存儲 99組	聲光報警	說明
YTC2055		√	√				√	√	實用型
YTC2055A		√		√			√	√	基型
YTC2055B		√		√		√	√	√	防爆型
YTC2055C		√		√	√		√	√	多功能

產品特征：
1、適用于各種形狀的接地引線(園鋼、扁鋼及角鋼)。
2、非接觸式測量接地電阻、安全、快速。
3、不必使用輔助接地棒，不須中斷待測設備之接地。
4、具有雙重保護絕緣。
5、抗干擾性強，測量準確度高。
6、使用5號堿性電池方便用戶。

產品別稱：單鉗口接地電阻測試儀、鉗形接地電阻儀、接地電阻儀、鉗形接地電阻表、鉗形接地電阻儀、鉗形接地電阻表、接地電阻、接地表、地阻儀、鉗形接地電阻儀、接地電阻測量儀、鉗式數字接地電阻測試儀、鉗式接地電阻測試儀。

技術參數 TECHNICAL PARAMETERS

技術規格：

項目	技術參數
電阻量程	0.01Ω-1200Ω
*電流量程	0.00mA-20.0A
電阻分辨率	0.001Ω
*電流分辨率	0.05mA
數據存儲	99組
聲光報警	“嘟--嘟--嘟--”報警聲，按AL鍵開、關
報警臨界值設定范圍	電阻：1-199Ω； *電流：1-499mA
電源	6VDC（4節5號堿性干電池）
工作溫濕度	-20℃-55℃；10％RH-90％RH
液晶顯示器	4位LCD數字顯示，長寬47mm×28.5mm
鉗口尺寸	長鉗口65mm×32mm；圓鉗口Φ32mm
鉗口張開尺寸	長鉗口28mm;圓鉗口32mm
鉗表質量	長鉗口1160g;圓鉗口1120g(含電池)
鉗表尺寸	長鉗口：長寬厚285mm×85mm×56mm 圓鉗口：長寬厚260mm×90mm×66mm
防爆標志	Exia Ⅱ BT3
保護等級	雙重絕緣
結構特點	鉗形CT
換檔	全自動換檔
外部磁場、電場	＜40A/m；＜1V/m
單次測量時間	0.5秒
電阻測量頻率	＞1KHz
*被測電流頻率	50/60Hz自動

量限及準確度

測量模式	測量范圍	分辨力	準確度
電阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）
	200Ω-395Ω	5Ω	±（5%＋5Ω）
	400-590Ω	10Ω	±（10%＋10Ω）
	600Ω-880Ω	20Ω	±（20%＋20Ω）
	900Ω-1200Ω	30Ω	±（25%＋30Ω）
*電流	0.00mA -9.95mA	0.05mA	±（2.5%＋1mA）
	10.0mA -99.0mA	0.1mA	±（2.5%＋5mA）
	100mA -300mA	1mA	±（2.5%＋10mA）
	0.30A-2.99A	0.01A	±（2.5%＋0.1A）
	3.0A-9.9A	0.1A	±（2.5%＋0.3A）
	10.0A-20.0A	0.1 A	±（2.5%＋0.5A）

注：“*”僅限于C型

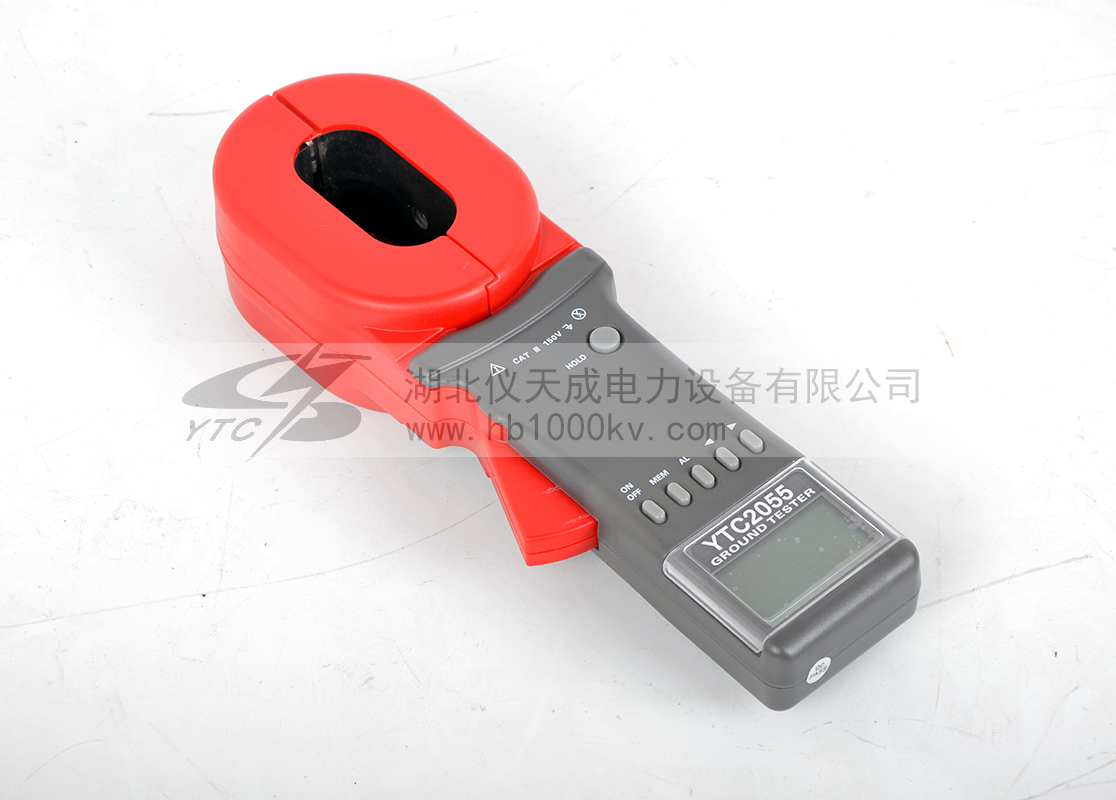

YTC2055鉗形接地電阻測試儀
